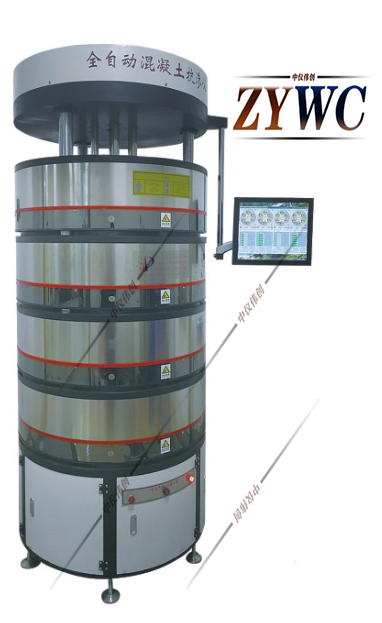

QHS-4.0全自動混凝土抗?jié)B儀www.zywcyq.com
*產品概述
采用微電腦程序控制，適用于混凝土抗?jié)B性能試驗和抗抗?jié)B標號的測定，同時也可用于其他建筑材料透氣測定和質量檢測。主模采用優質剛模,工作臺面采用不銹鋼板。
*產品特點
新一代全自動混凝土抗?jié)B儀與目前市場上使用的混凝土抗?jié)B儀，具有以下特點：
1、工作效率高：本設備一次性可做四組試驗，即4×6=24個試件，且每組相互獨立，互不影響；相對于老一代產品效率提高了兩倍以上；全自動密封、裝卸試件：本設備只需將一組試件放置在試件底座上，點擊控制面板的開始按鈕，設備便會自動裝夾試件，自動密封，自動進行檢測，檢測完畢后，試件則會自動從模腔中脫出，省時又省力。
2、自動加壓：本設備只需設定好參數，點擊開始按鈕后，設備便會按照預設的壓力等級進行加壓，保壓到規定時間后壓力自動按照預設壓力自動加壓，直至檢測結束，無需人為干預。
3、試驗過程全自動控制：本設備檢測過程全部由電腦控制，自動監測，自動判斷、自動記錄，不用人為的去觀察、監測和記錄，當試塊有水滲出時，設備便會自動檢測到，然后關閉該試塊水壓電磁閥，并且記錄該試塊滲水時的壓力和時間。檢測完成后設備會根據漏水情況自動計算抗?jié)B等級，自動出具檢測報告，全程無需人為干預。
*設備配置清單
1、混凝土全自動抗?jié)B儀主機 1臺；
2、壓力站 1臺；
3、控制柜（觸摸屏一體機） 1臺；
4、氣泵 1臺；
5、密封套 6只；
6、高壓膠管，兩端G1/4內絲 1根；
7、內六角扳手 6mm 1把；
8、內六角扳手 8mm 1把；
1、混凝土全自動抗?jié)B儀主機 1臺；
2、壓力站 1臺；
3、控制柜（觸摸屏一體機） 1臺；
4、氣泵 1臺；
5、密封套 6只；
6、高壓膠管，兩端G1/4內絲 1根；
7、內六角扳手 6mm 1把；
8、內六角扳手 8mm 1把；
1、混凝土全自動抗?jié)B儀主機 1臺；
2、壓力站 1臺；
3、控制柜（觸摸屏一體機） 1臺；
4、氣泵 1臺；
5、密封套 6只；
6、高壓膠管，兩端G1/4內絲 1根；
7、內六角扳手 6mm 1把；
8、內六角扳手 8mm 1把；
*主要技術參數
|
試驗zui大壓力 |
1.2Ma/2.2Mpa |
|
|
試驗壓力機分辨率 |
0.01 Mpa |
|
|
試驗壓力示值 |
相對誤差±0.015 Mpa |
|
|
試驗壓力保持誤差 |
±0.05 Mpa |
|
|
一次可做試件數 |
24個 |
|
|
試件密封 |
zui大壓力4.0 Mpa 密封壓力分辨率0.01 Mpa |
|
|
試件密封方式 |
水密封，安全穩定，四組可同時密封，且密封時間不超過5min |
|
|
試驗壓力加壓方式 |
自下而上加壓 |
|
|
整機結構形式 |
立式結構，每組均可自動上升，試件放置zui高1500mm |
|
|
模腔尺寸 |
上口φ180mm 下口φ190mm 高度155mm |
|
|
試件桶材料 |
高強度板材一次沖壓成型 |
|
|
試件密封材料 |
特殊耐磨、耐高壓進口材質 |
|
|
工作方式 |
全過程由計算機自動控制，一鍵操作，無需涂抹密封材料、自動密封、自動加壓、自動恒壓、自動脫模、自動判斷漏水 |
|
|
試驗報告 |
自動形成實驗報告并進行數據上傳，可根據客戶要求定制報表模板 |
|
|
電源 |
380V-50HZ |
|
|
總功率 |
700W |
|
|
外形 |
尺寸φ950*2300mm |
占地面積＜0.75 |
|
重量 |
≈2500Kg |
|
*電腦控制界面說明
1、試驗報告 2、每組試件指示燈
3、試驗停止安扭 4、模腔密封壓力----實時顯示試件密封壓力
5、試驗水壓---實時顯示試件試驗水壓 6、下降--點擊后試筒開始下降
7、試驗開始日期及當前日期 8、實時壓力曲線
9、檢測編號 10、抗?jié)B等級
11、結束時壓力 12、查詢首條試驗數據
13、每組組號 14、每組試件指示燈（出現滲漏時指示）
15、試驗開始安扭 16、鎖緊到位顯示
17、上升--點擊后試筒開始上升 18、 試驗時間進度條
19、 試驗水壓 （出現紅色時，表示該試件已滲漏，此時保存滲漏時的數據，不再改變） 20、試驗進行時長
21、檢測日期（自動生成） 22、 試驗設定壓力
23、結果判定 24、查詢最后一條試驗數據
25、查詢下一條試驗數據 26、數據設定
27、查詢上一條試驗數據
