GB2099.拔出力試驗裝置的應用與使用方法
一、符合標準及條款
GB2099.1-2008《家用和類似用途插頭插座 第1部分：通用要求》第22及圖18/19
二、試樣范圍、用途、原理、結構及使用環境
試樣及限制：家用或類似用途的插座
試驗用途：電器附件的結構應使插頭容易插入和拔出，并應防止插頭在正常使用中脫出插座。檢驗將插頭從插座拔出所需要的Z大力及單極插銷從插套組件拔出的所需要的Z小力是否在標準規定的范圍內。
測試原理：插座Z大拔出力：將標準規定的Z大拔出力（主砝碼、附加砝碼、掛鉤（夾緊裝置）、試驗插頭合起來的總的力），施加在試驗插頭上，插頭應從插座脫出。
Z小拔出力：將標準規定的Z小拔出力（即符合本標準規定的試驗插銷<單插銷>，該插銷的總質量應等于表中規定值）的量規插入插座中每個單獨的插套里，在30秒內量規不得從插套里脫出。
設備結構及特點：本裝置由安裝頂板A下的夾緊裝置、主砝碼F、附加砝碼G及試驗插頭C組成，本裝置框架內高550mm，兩立柱軸線間距離為150mm，具體形狀見下圖。
注：采用可調夾具，能夾持各類產品；用吊環形式取代D夾子，更加方便操作使用；主砝碼直接配重，不需托架。
設備外形尺寸：約：350×350×600（mm）W×D×H，設備重量：25kg
使用環境：電源：-，工作溫度5-35℃ 濕度30%-90%；

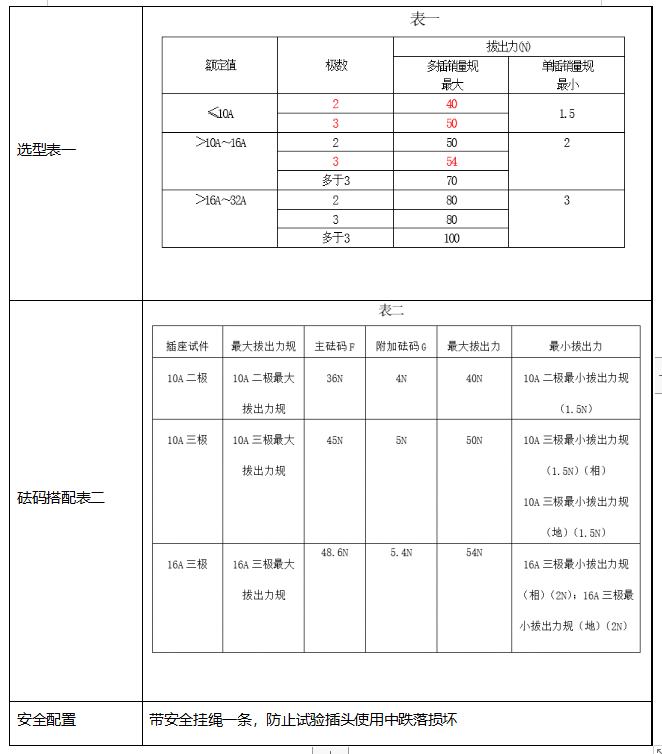

三、性能指標
