近日，一種國內罕見的水平鉆探隨鉆探測裝置亮相天山，對施工中的隧道水平鉆孔進行高清檢測，順利完成隧道施工安全確認工作。

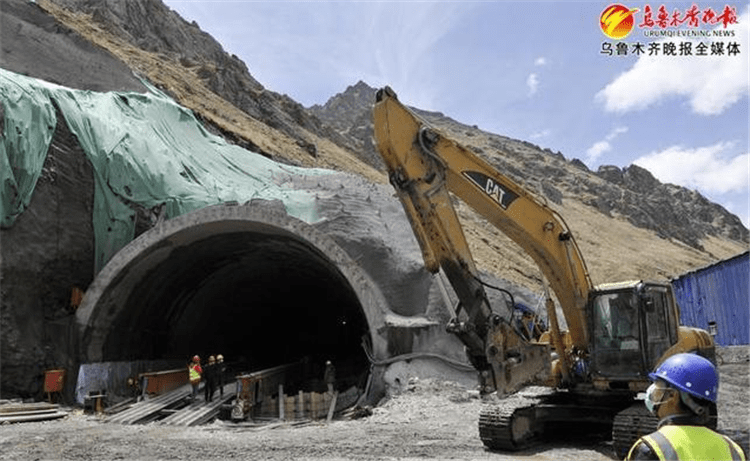

天山勝利隧道是世界在建最長高速公路隧道，海拔3200米，隧道全長22.11公里。
數據效果不佳隨著高速公路和高速鐵路的快速發展，隧道在線路中占的比例越來越大。而隧道施工預知前方安全情況，對于輔助隧道施工能起到至關重要的作用�，F(xiàn)有常用超前地質預報方法主要包含超前水平鉆法，輔以TSP地震波法、地質雷達、紅外探水等。但遇隧道前方有特殊溶洞，傳統預報方法無法精確判斷出溶洞內是否存在高壓水、泥及其它填充物等情況。

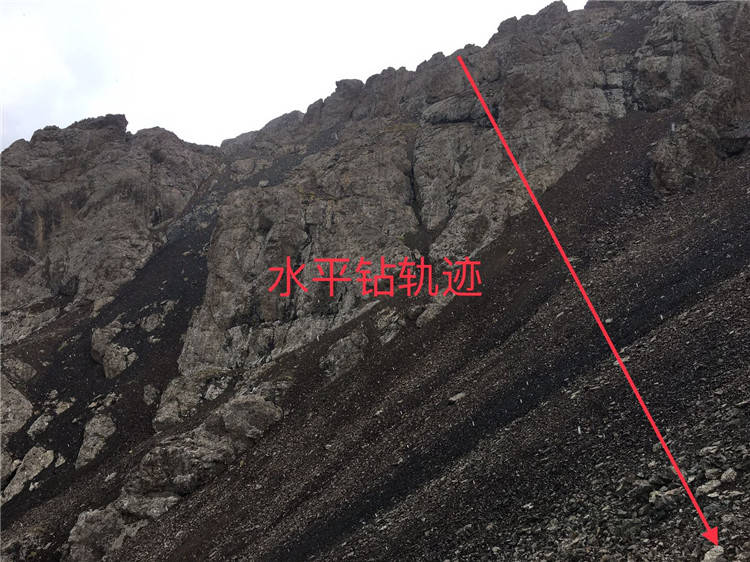

此外，由于鉆探速度約為每天400米左右，現場經常會出現超過2000米的鉆孔，現有技術無法長時間長距離不間斷進行檢測。且檢測時走線困難，對線纜抗磨要求極高。
中儀股份自主研發的《水平鉆探隨鉆探測裝置》由高清攝像頭、錄像裝置、存儲設備、電池組成，可直接與鉆桿連接。設備無需外接電纜，開機后進入鉆孔內部后無需其它任何操作，利用攝像頭檢測隧道前方溶洞內圍巖情況、溶洞幾何形狀及填充物情況，同時將檢測到的圖像數據保存在設備中，以供工作人員查看。
技術特點
01、適應管徑250mm；
02、≥200萬高清攝像頭；
03、檢測長度2700m，水平方向；
04、采用內置電池供電和本地錄制，無需電纜；
05、8天超長續航，支持長時間的鉆探任務；
06、自帶照明設備、雨刷，高度智能化。
在接到天山隧道水平鉆孔檢測任務前，客戶已尋求過多方技術解決方案，均沒有達到預期效果。我司在接到任務后，迅速組織核心研發人員開展技術攻關，最終呈現的檢測效果得到施工方高度認可。
