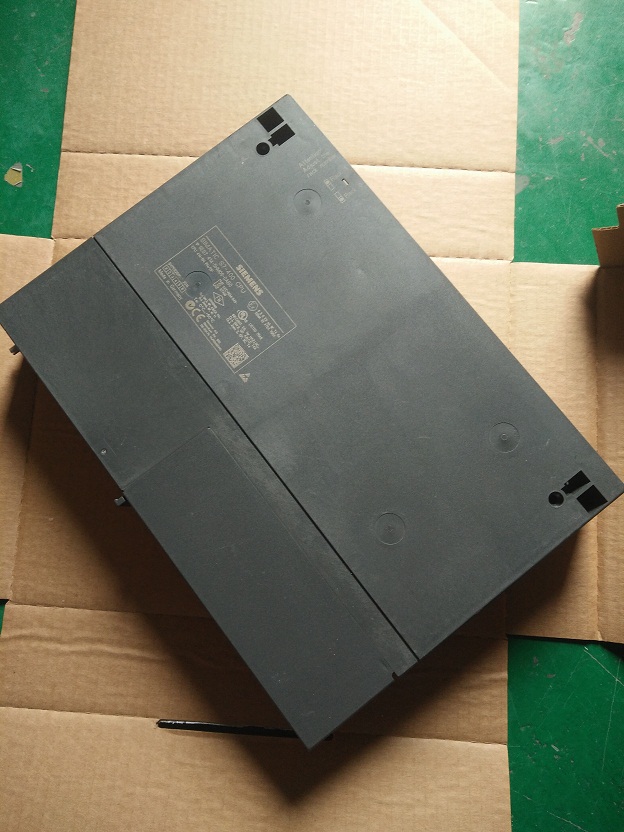

西門子FM450-1計數器模塊 西門子FM450-1計數器模塊 西門子FM450-1計數器模塊
西門子FM450-1計數器模塊,用于簡單計數任務的雙通道智能計數模塊?梢灾苯舆B接增量式編碼器,具有通過2個可選擇的比較值進行比較的功能,當達到比較值時通過內置的數字量輸出進行輸出響應。
西門子工業自動化控制器、可編程控制器,西門子S7-400PLC、S7-400模塊,產品選型、報價、銷售,敬請致
SIEMENS :上海勵輝自動化科技有限公司
聯 系 人:吳陽培
移動電話:13301918698
聯系電話:021-60442635
傳 真;021-57888115
商 務 QQ:2196117499
QQ 郵 箱:2196117499@qq.com
聯系地址:上海市松江區廣富林路4855弄星月大業領地19號4樓
西門子FM450-1計數器模塊 銷售訂貨號:
6ES7450-1AP01-0AE0
6ES7450-1AP00-0AE0
6ES7450-1AP01-OAEO
6ES7450-1AP00-OAEO
6ES7450-1APO1-OAEO
6ES7450-1APOO-OAEO
S7-400是SIMATIC控制器家族中功能最為強大的 PLC。它可以成功實現全集成自動化 (TIA) 解決方案。西門子S7-400PLC是一個用于制造業和過程工業系統解決方案的自動化平臺,其主要特點是具有模塊化的結構并擁有性能儲備。
西門子FM450-1計數器模塊 產品簡介:
產品應用:
FM 450-1是實現簡計數任務的單通道計數器模板?稍赟IMATIC S7-400中使用。
應用包括:裝配和裝卸設備、塑料機械、機械制造、造紙機械、紡織機械、包裝機械等。
產品設計:
通過FM 450-1為編碼器提供電源。
該模板具有下列機械特性:
設計緊湊:
堅固的塑料機殼里包括:
故障指示燈(INTF/EXTF)
指示計數器的運行(CR)和計數方向(DIR)的指示燈
數字量輸入和輸出模塊用的指示燈
信號模板上的前連接器
前蓋上的標簽區。
安裝方便:
把模塊簡單地安裝在機架上并用螺絲擰緊。通過前連接器上的編碼元件使之適配。
用戶友好的接線:
通過插入式前連接器來對模板接線。**次插入時,模塊上的編碼元件與之嚙合,這樣該連接器以后只能插入同類型的模塊。更換模塊時,對于新的同類型模塊,可原封不動保持前連接器的接線狀態。
組態軟件包
組態所需的組態軟件包包括:手冊、參數賦值的屏幕格式、與CPU進行數據交換的標準功能塊。
產品功能:
計數器模板通過下列方式減輕CPU的負擔:
每個通道可以直接連接一個增量編碼器。
通過集成數字量輸入直接連接門控信號(光柵等)。
通過集成數字輸出模塊實現比較功能和響應輸出。
功能如下:
2個通道用于增計數或減計數;各32位。
計數頻率**達 500 kHz (用于 RS422 編碼器)。
計數范圍 0 至 32 位或 ?31 位,根據要求設置。
單次或周期計數。
單倍、雙倍或四倍。
可以連接到增量編碼器;例如起動器,24V編碼器或RS422編碼器(5V)。
用電平進行門控。
通過數字輸入進行設置。
可用預先設定的起始值裝載計數器。
通過兩個用戶可定義的參考值進行比較。
當達到參考值、過零或超范圍運行(可以選擇)時作出中斷響應。
由比較功能控制的輸出信號(24V 電平):可選擇脈沖寬度,或者從比較值到計數極限值的連續信號。
FM 450-1 可向前和向后計數。 選擇計數范圍后,即確定了 FM 450-1 的計數限值。
計數范圍 |
計數下限 |
計數上限 |
---|---|---|
計數范圍 1: |
0 |
4 294 967 295 |
計數范圍 2: |
-2 147 483 648 |
2 147 483 647 |
可為兩個 FM 450-1 計數器的每一個都設置開始計數的初始值。 此初始值為裝載值。 可在計數限值內為裝載值**任意值。
可將模塊上的兩路數字輸出用于每個計數器,從而獨立于 CPU,在達到特定計數器讀數時觸發過程中的響應。 可在 FM 450-1 上為每個計數器存儲兩個比較值。如果計數器讀數達到兩個比較值中之一,即可設置分配的屬于該比較值的數字量輸出并生成硬件中斷。
使用 FM 450-1,可通過三種不同的方式對矩形脈沖進行計數:
當計數器達到計數限值時,通過 FM 450-1 的運行方式即可顯示出區別。
如果在向上計數時,計數器已達到計數上限值,但又接收到另一個計數脈沖,則計數器將跳轉到計數下限值并開始對計數脈沖進行總計;因此,計數器可連續地進行計數。
圖片: 向上連續計數
如果在向下計數時,計數器已達到計數下限,但又接收到另一個計數脈沖,則計數器將跳轉到計數上限,然后從該處繼續向下計數。
對于單次計數,計數器從裝載值處開始。 如果在向上計數時,計數器已達到計數上限,但又接收到另一個計數脈沖,則計數器將跳轉到計數下限并停止計數,即使接收到其它計數脈沖也不再計數。
圖片: 向上單次計數
如果在向下計數時,計數器已達到計數下限,但又接收到另一個計數脈沖,則計數器將跳轉到計數上限并停止計數,即使接收到其它計數脈沖也不再計數。

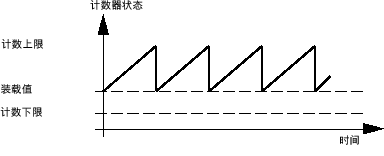

對于循環計數,計數器從裝載值處開始。 如果在向上計數時,計數器已達到計數上限,但又接收到另一個計數脈沖,則計數器將跳轉到裝載值并開始對計數脈沖進行總計。
圖片: 向上循環計數
如果在向下計數時,計數器已達到計數下限,但又接收到另一個計數脈沖,則計數器將跳轉到裝載值然后從該處繼續向下計數。
安裝步驟:
請按以下步驟來安裝FM 450-1
在頂部鉤住 FM 450-1 并將其向下旋轉。
將FM 450-1擰緊(扭矩大約為 0.8 至 1.1 Nm)。
使用FM 450-1的插槽號對其進行標記。 要進行此操作,請使用機架附帶的數字輪。
必須根據其執行編號的系統以及定義插槽編號的步驟在手冊 /1/ 進行了介紹。
前連接器的端子分配:
將以下各項連接至48針前連接器:計數信號、數字輸入、數字輸出、編碼器電源、輔助電壓和負載電壓。
下圖顯示了前連接器的正面、印有端子分配的條片以及標簽條。
圖片: FM 450-1 的前連接器
列表: 前連接器的分配
端子 |
名稱 |
輸入/ |
功能 |
|||
---|---|---|---|---|---|---|
5 V 編碼器 RS 422,對稱 |
24 V 編碼器,非對稱 |
具有方向電平的 24 V 脈沖編碼器 |
24 V 啟動器 |
|||
1 |
|
|
- |
|||
2 |
|
|
- |
|||
3 |
1L |
亮 |
用于編碼器的 24 V 輔助電壓電源 |
|||
4 |
1M |
亮 |
輔助電壓接地以向編碼器供電 |
|||
計數器 1 |
||||||
5 |
1 A |
亮 |
編碼器信號 A |
- |
||
6 |
1 /A |
亮 |
編碼器信號 /A |
- |
||
7 |
1 B |
亮 |
編碼器信號 B |
- |
||
8 |
1 /B |
亮 |
編碼器信號 /B |
- |
||
9 |
1 N |
亮 |
編碼器信號 N |
- |
||
10 |
1 /N |
亮 |
編碼器信號 /N |
- |
||
11 |
1 A* |
亮 |
- |
編碼器信號 A* |
||
12 |
1 B* |
亮 |
- |
編碼器信號 B* |
方向信號 |
- |
13 |
1 N* |
亮 |
- |
編碼器信號 N* |
- |
|
14 |
1M |
滅 |
編碼器電源接地 |
|||
15 |
5.2 VDC |
滅 |
5.2 V 編碼器電源 |
- |
||
16 |
24 VDC |
滅 |
- |
24 V 編碼器電源 |
||
計數器 2 |
||||||
17 |
2 A |
亮 |
編碼器信號 A |
- |
||
18 |
2 /A |
亮 |
編碼器信號 /A |
- |
||
19 |
2 B |
亮 |
編碼器信號 B |
- |
||
20 |
2 /B |
亮 |
編碼器信號 /B |
- |
||
21 |
2 N |
亮 |
編碼器信號 N |
- |
||
22 |
2 /N |
亮 |
編碼器信號 /N |
- |
||
23 |
2 A* |
亮 |
- |
編碼器信號 A* |
||
24 |
2 B* |
亮 |
- |
編碼器信號 B*,方向信號 |
||
25 |
2 N* |
亮 |
- |
編碼器信號 N* |
||
26 |
1M |
滅 |
編碼器電源接地 |
|||
27 |
5.2 VDC |
滅 |
5.2 V 編碼器電源 |
- |
||
28 |
24 VDC |
滅 |
- |
24 V 編碼器電源 |
||
計數器 1 |
||||||
29 |
1I0 |
亮 |
數字輸入 1I0 |
|||
30 |
1I1 |
亮 |
數字輸入 1I1 |
|||
31 |
1I2 |
亮 |
數字輸入 1I2(設置計數器) |
|||
32 |
|
|
- |
|||
33 |
1Q0 |
滅 |
數字輸出 1Q0 |
|||
34 |
1Q1 |
滅 |
數字輸出 1Q1 |
|||
35 |
|
|
- |
|||
36 |
|
|
- |
|||
37 |
|
|
- |
|||
38 |
|
|
- |
|||
39 |
|
|
- |
|||
40 |
|
|
- |
|||
計數器 2 |
||||||
41 |
2I0 |
亮 |
數字輸入 2I0 |
|||
42 |
2I1 |
亮 |
數字輸入 2I1 |
|||
43 |
2I2 |
亮 |
數字輸入 2I2(設置計數器) |
|||
44 |
|
|
- |
|||
45 |
2Q0 |
滅 |
數字輸出 2Q0 |
|||
46 |
2Q1 |
滅 |
數字輸出 2Q1 |
|||
47 |
2L |
亮 |
用于數字輸入和輸出的 24 V 負載電壓 |
|||
48 |
2M |
亮 |
用于數字輸入和輸出的負載電壓接地 |
要使用該電壓為 5 V 和 24 V 編碼器供電,請將 24 DC V 連接至 1L 和 1M 端子。
集成二極管可保護模塊免受輔助電壓反極性的影響。
模塊可監視輔助電壓是否已連接。
模塊將從 1L /1M 輔助電壓中生成每個計數通道**電流為 300mA 的 5.2 VDC 電壓;此電壓可通過各自的“DC5.2V”端子向 5 V 編碼器提供短路保護電壓。
在輸出“24 VDC”上提供了 1l /1M 電壓,以向編碼器提供短路保護 24 V 電壓。 編碼器電源已進行短路檢查。
可以按照 RS422 連接具有 5 V 差分信號的增量編碼器,即具有差分信號 A 和 /A、B 和 /B、N 和 /N 的增量編碼器。
A 和 /A、B 和 /B、N 和 /N 信號可通過相應標記的端子進行連接
僅當您希望將計數器設置為編碼器的零標記時,才連接信號 N 和 /N 。
輸入不與 S7-400 總線電隔離。
24 V 信號使用字母 A*、B* 和 N* 進行標識。
可將三種不同類型的編碼器連接至每個計數器:
信號 A*、B* 和 N* 通過相應標記的針腳進行連接。
該信號將連接至端子 A*
該計數信號將連接至端子 A*。 方向電平將連接至端子 B*。
輸入不與 S7-400 總線電氣隔離。
為了抑制故障,可將參數分配給輸入濾波器(RC 元素),對于 24 V 輸入 A*、B* 和 N* 具有統一的過濾時間。 可為每個計數器提供以下兩種輸入濾波器:
列表: 用于 24 V 編碼器信號的輸入濾波器
特性 |
輸入濾波器 1 (缺省設置) |
輸入濾波器 2 |
---|---|---|
典型輸入延遲 |
1 μs |
15 μs |
**計數頻率 |
200 kHz |
20 kHz |
計數信號的最小脈沖寬度 |
2.5 μs |
25 μs |
優勢價格、現貨銷售:西門子FM450-1計數器模塊
