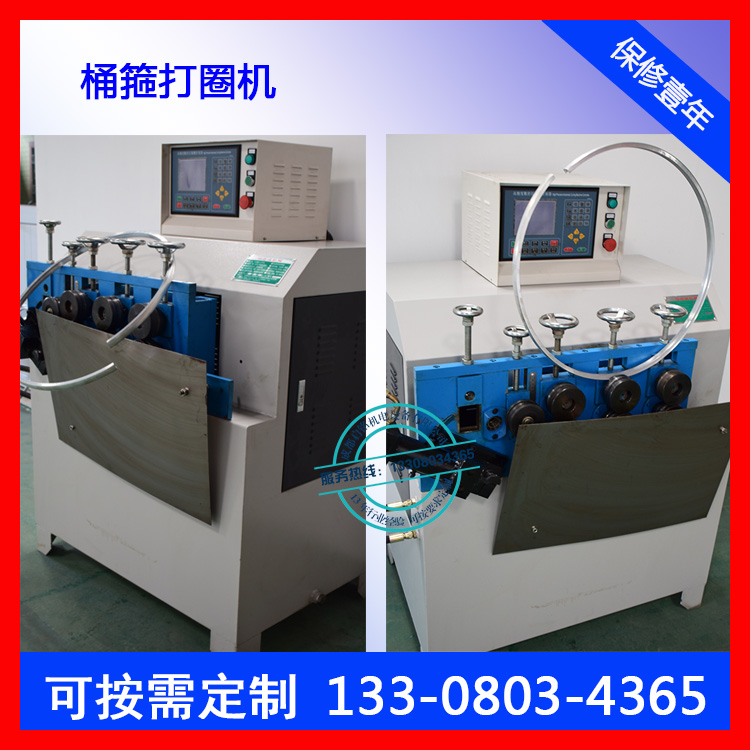

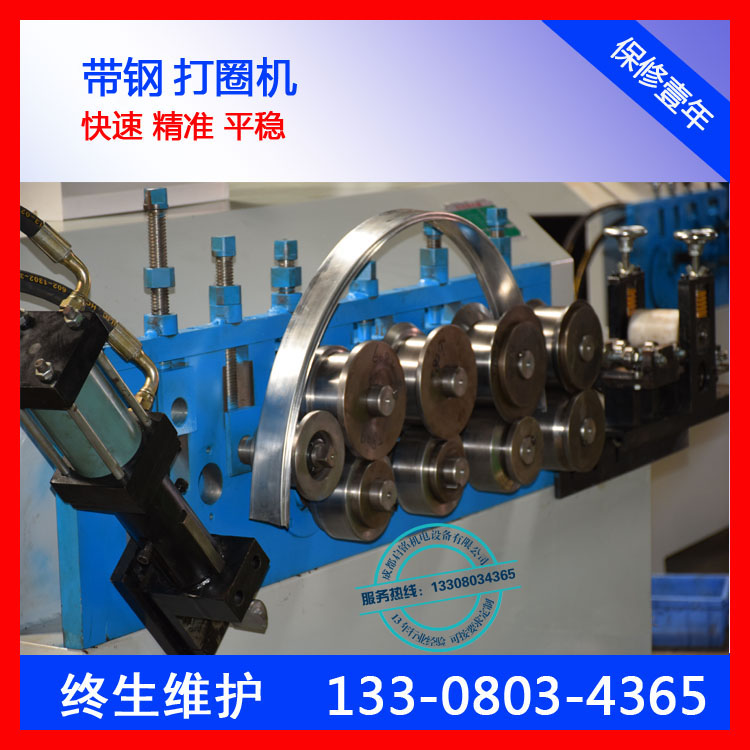

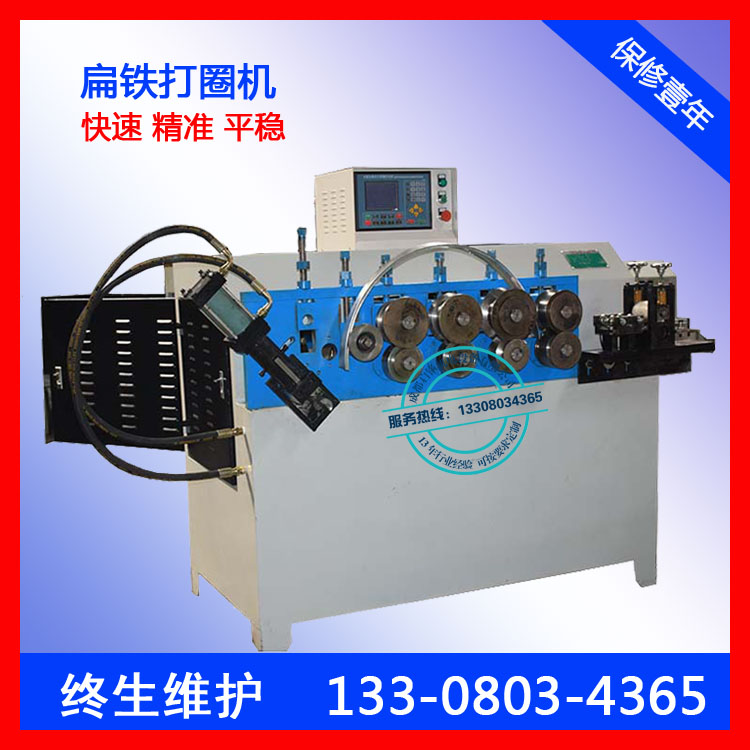

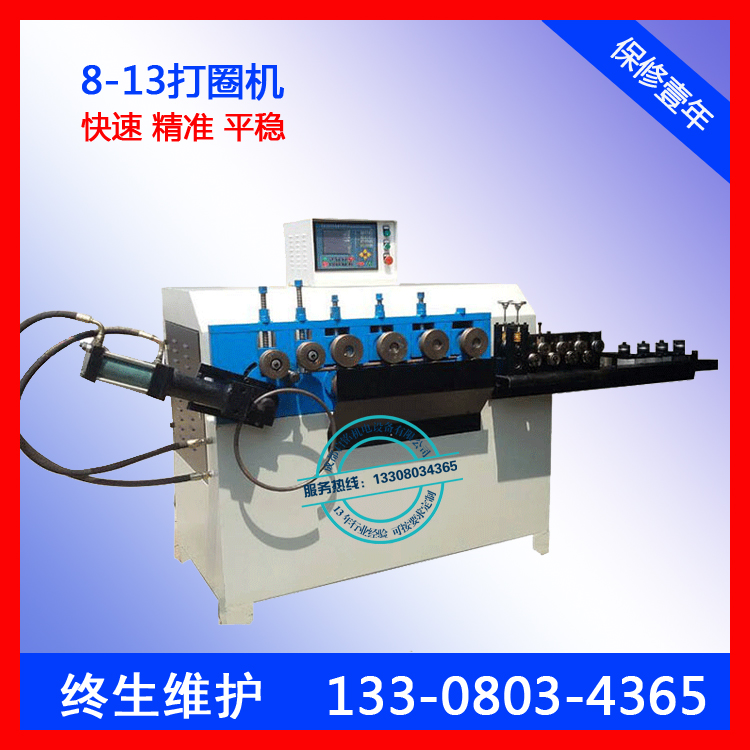

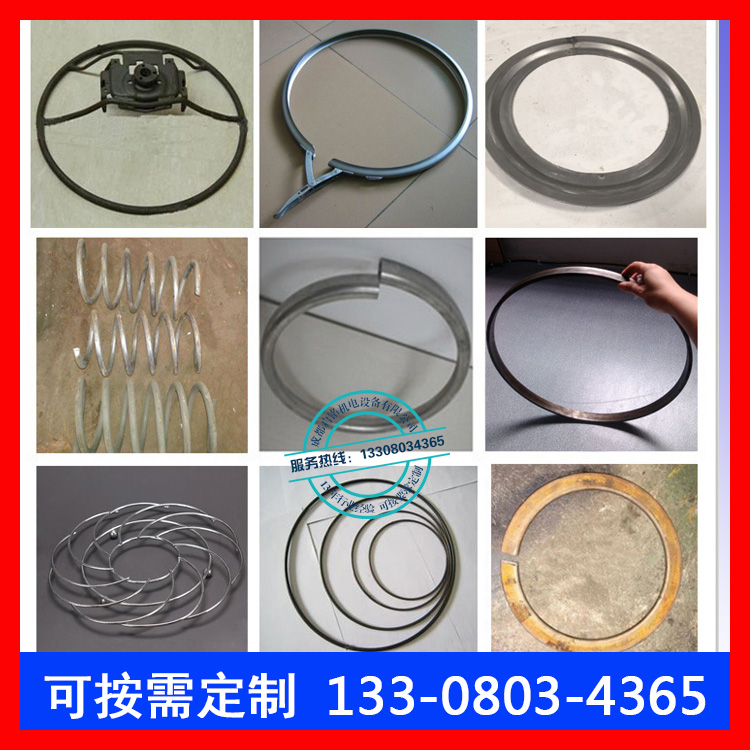

打圈機又稱為卷圈機、繞圈機、彎圈機、開圈機，廣泛適用于鐵線、鍍鋅線、冷拉線、鋼線、不銹鋼線、鋁線等各種金屬線材（圓線、方線、扁線等）加工成各種規格的圓圈，如：單圈，雙圈，多圈，圓弧等，是鐵線制品、水泥電桿、鋼筋凳、環保除塵骨架、風扇網罩、小太陽電暖器、風機防護罩、螺旋筋、電燈罩、鳥籠、工藝品、花盆架、箱包扣件、日用五金廚具（如爐架、烤架）、衛浴掛架、桶箍、方向盤、笊籬、蘋果筐、水果籃等行業提高產品質量、降低生產成本、提升生產能力的設備。
打圈機價格需根據所打圈工件結構、金屬材質，線徑大小、材質厚薄、要求精度等選擇合適的機型，確定打圈機價格，歡迎電話詢價13308034365。

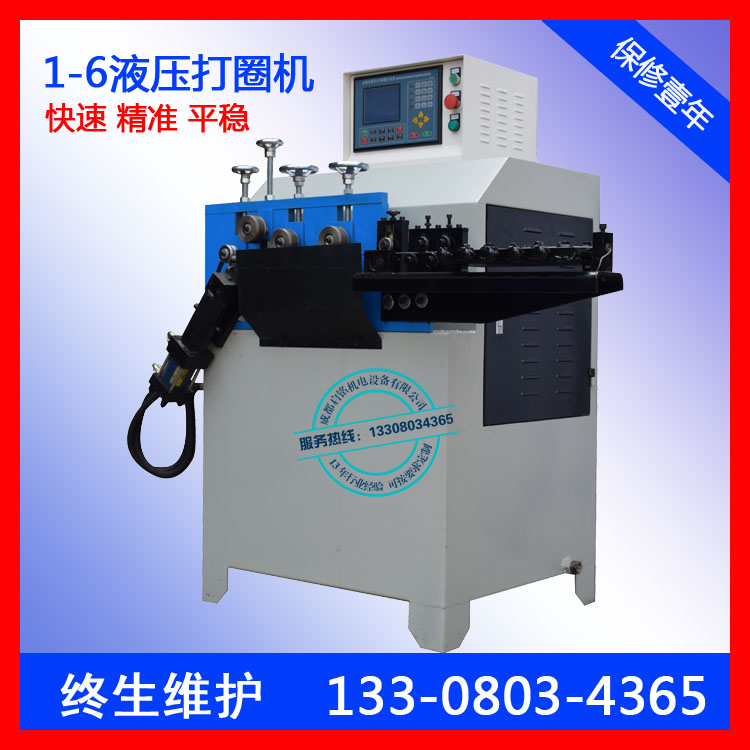

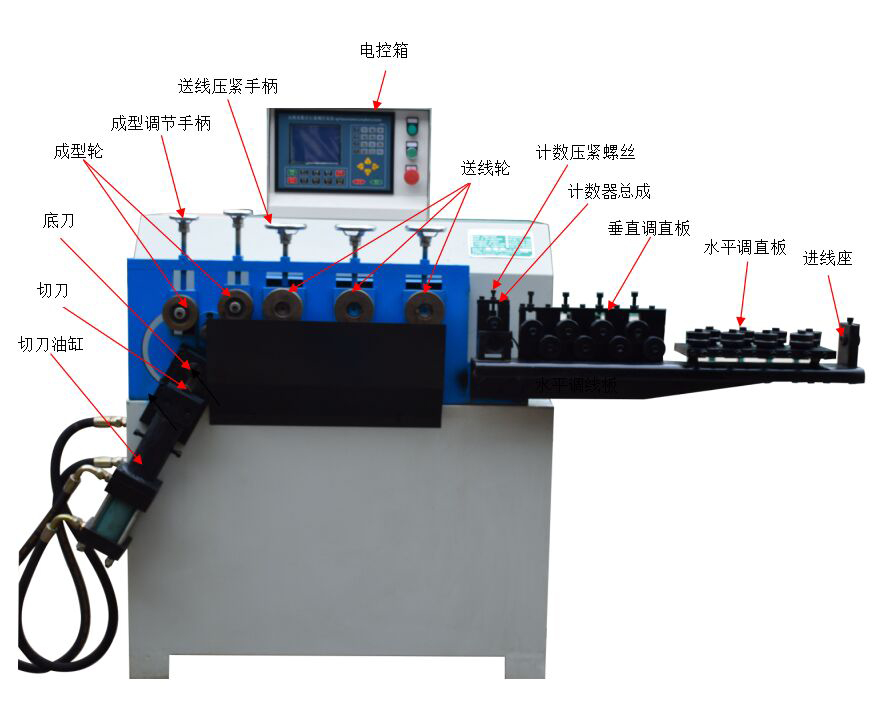

一、打圈機結構：
打圈機由機架；油箱；油泵結構；油閥總成；控制系統；調直成圈結構；冷卻系統組成等。
送線壓緊手柄調節送線壓緊輪，使線材能均勻送進。
成型調節手柄是產品成型的關鍵所在，通過調節成型輪手柄，調整產品的圓弧，使之符合要求。
調節計數壓緊手柄，使計數準確。
調節切刀角度，使產品的切口符合要求。
二、產品特點：
打圈機匯聚了日本、臺灣、香港及國內產品的優點，其結構緊湊體積小，布局合理噪聲低，精工制作外形美觀，控制技術先進、運行性能平衡，生產速度快、產品尺寸準確精度高，具有正反轉功能，實現省電、高產、生產成本低的特點。
1、高速度高精度，誤差可達0.2MM以下；
2、可調整切刀打直線、弧線和單圈、雙圈、彈簧功能；
3、參數設置直觀，操作簡單方便；
4、多種功能控制模式：手動、自動和測試運行功能；
5、手動模式有快進/慢進料、快退/慢退料功能選擇；
6、可按預設數打圈，完成后自動停機報警；
7、節能型控制，運行操作時啟動主電機，無運行操作三分鐘后主電機自動停機；
8、停電記憶設置參數，無需反復設置。

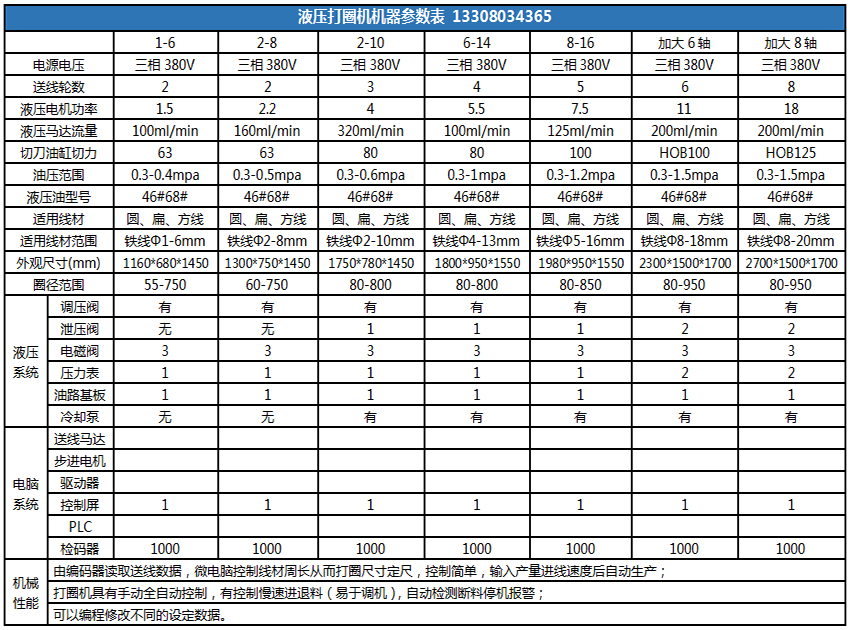

三、參數詳情：
四、打圈機液壓系統：
打圈機液壓系統由三相交流電機，電磁閥（三個），油表等組成，其功能主要有：
1.三相交流電機:三相（三根火線）380V、2.2KW、50HZ交流電機。
2.慢速閥：機器工作時分快速和慢速兩段速度，慢速閥是控制機器慢速送線的油閥。
3.正轉閥：正轉閥也即快速閥，是控制機器快速送線的油閥。
4.卸荷閥：控制油路中抽油或回油的油閥。
5.三相交流電機接線端子盒：電機的接線盒，盒內有接線端子，星形接法或三角形接法。
6.閥體（閥座）：控制油路流向。
7.切刀閥：控制沖切鐵線的油閥。
8.反轉閥：手動狀態下控制送線輪向后反轉。
9.油表：油箱的油量指示。
10.注油孔：加油孔。
11.放油口：釋放液壓油口油閥線圈指示燈狀態動作
動作 油閥線圈指示燈

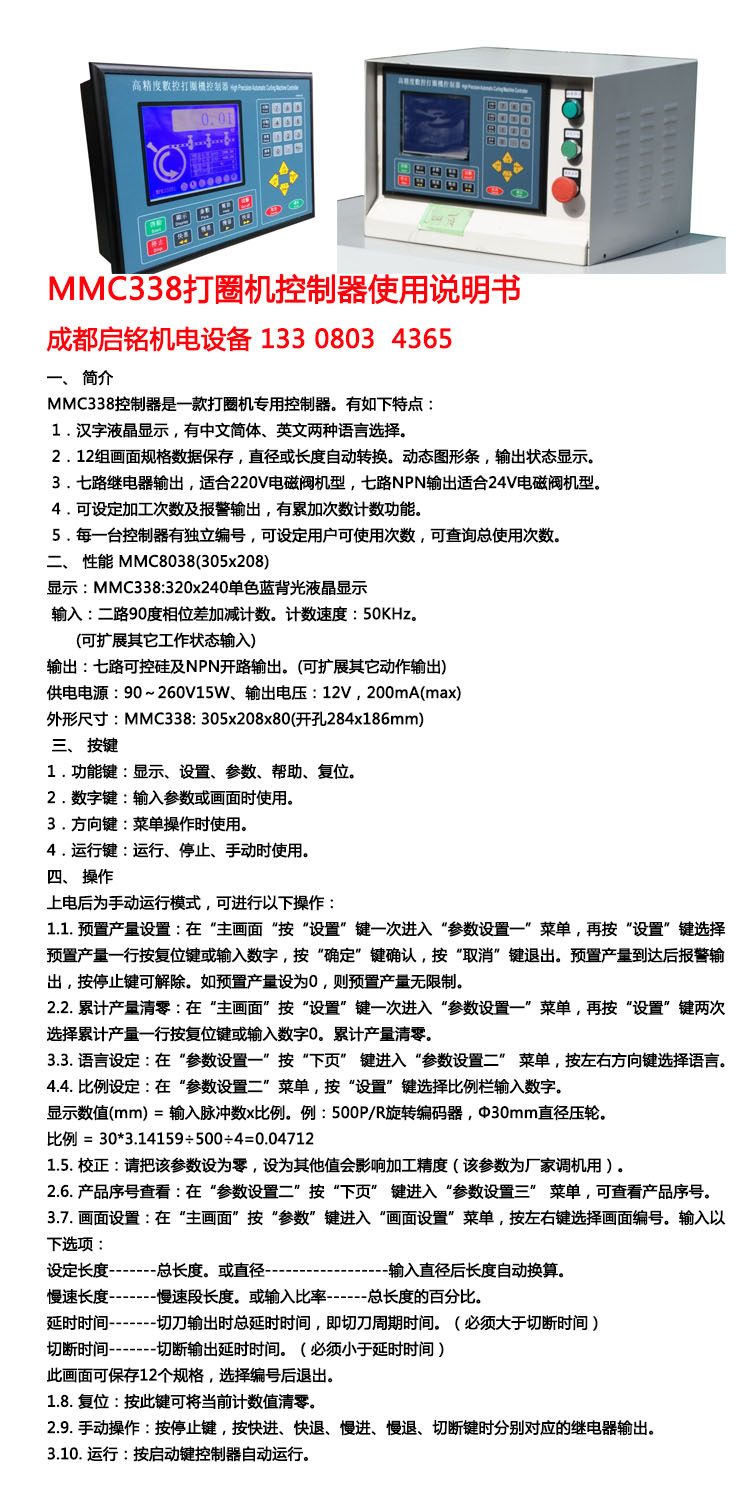

五、電控系統：
六、打圈機操作步驟：
1、向右扭動電源開關使打圈機接通電源；
2、向右扭動油泵開關使油泵工作；
3、按下參數鍵；
4、按設置鍵；
5、按右鍵輸入圈徑數值或長度數值；
6、按確定鍵返回；
7、檢查編碼器壓線輪是否靈活轉動再將線材穿至送線輪；
8、檢查上下送線輪壓線槽是否垂直對應；
9、手動操作按慢進鍵機器即慢速將線材導入線槽內送至成型輪；
10、擰緊送線輪手柄；
11、上下調節成型輪至適合圈徑大�。�
12、檢查工具刀是否安裝到位；
13、手動點按切斷鍵檢查工具刀是否合適切斷位；
14、上下?lián)u擺調節液壓切斷刀至圈半徑位；
15、一切正常即按啟動鍵機器正常工作。
七、打圈機注意事項：
1、打圈機使用時，必需連接可靠的接地線。
2、設備通電后主電機未啟動，在開機狀態下，按一下[手動剪切]鍵或[啟動]鍵啟動電機。
3、電機啟動后要立即停電機，按一下[電源開關]鍵或斷開電機電源。按[停止]鍵只是停機設備的打圈運行，并不產即停止主電機。
4、設備通電后就處于帶電狀態，要清理和維護設備時，請斷開連接設備的電源。
5、當打圈送料長度誤差超標時，請檢查慢進量設定是否太少或慢進速度是否過快，請作適當調整。
6、當設置參數后，再啟動前，請按[CE]鍵清零實時進料長度數碼顯示窗。
7、在自動狀態下，按[啟動]鍵后打一圈就停機，請把計數清零或把預置計數值設定大些再啟動。
8、總長度值設定一定要大于慢進量，否則可能不能正常打圈。慢進量值一般設定為28-60mm間，請按實際調整。
9、請不要隨便修改基準數，若修改不當，可能造成送料誤差超出許可范圍。
10、要修改參數，在按下設置鍵后顯示的數閃爍顯示才可進行輸入新數，然后還要按一下[保存]鍵修改后的數據才有效。
11、也可修改幾個參數后再按一下[保存]鍵生效。
以上是打圈機詳情介紹，如有不明白的地方請來電咨詢：13308034365（微信同號）
