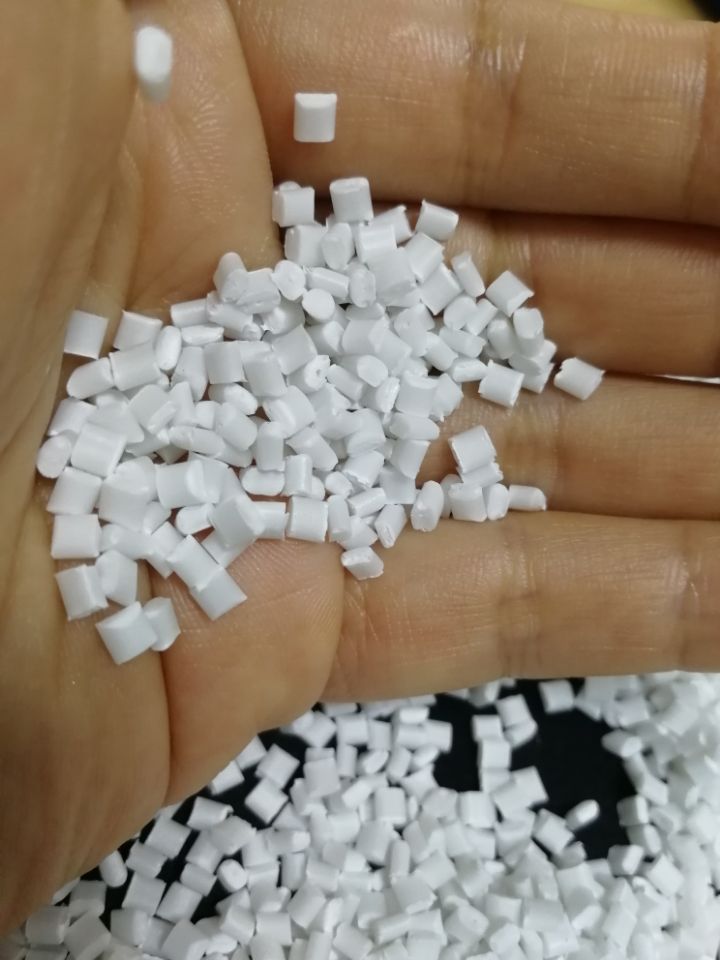

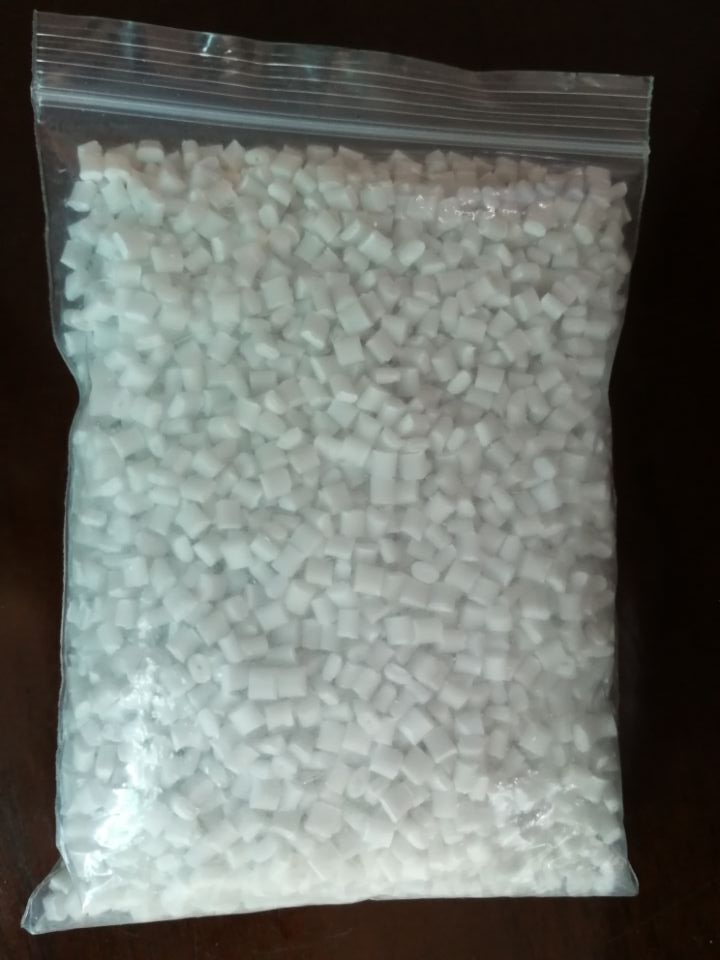

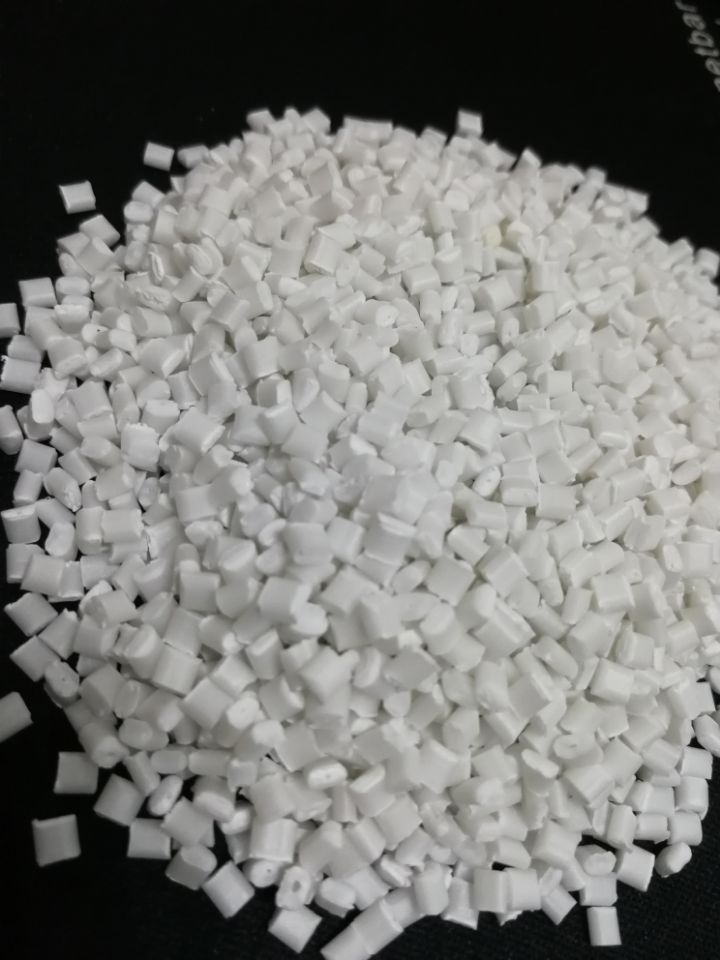

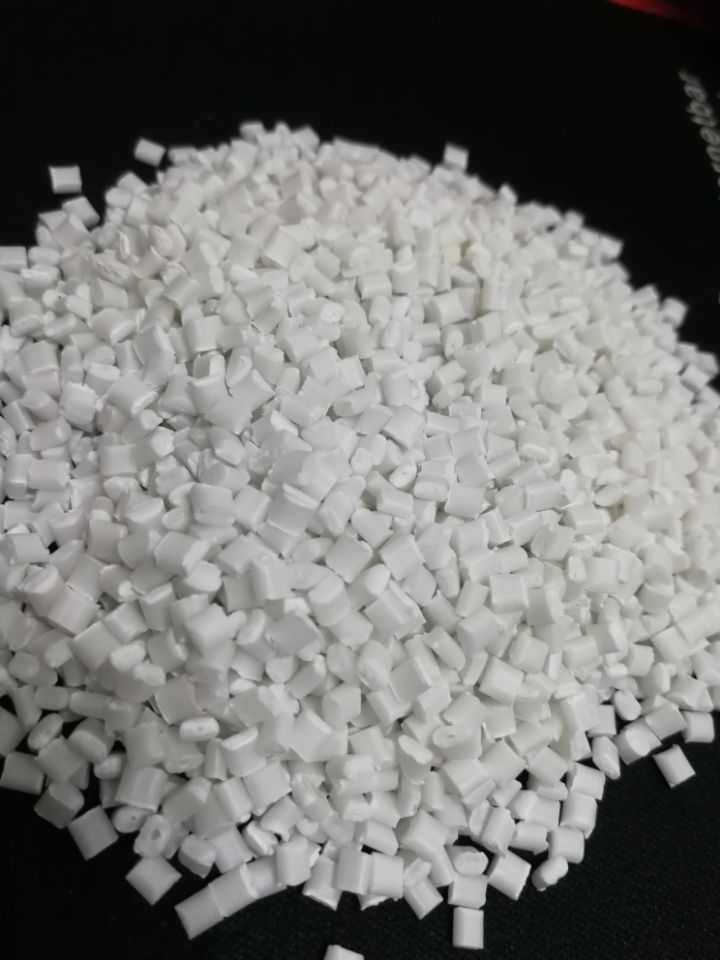

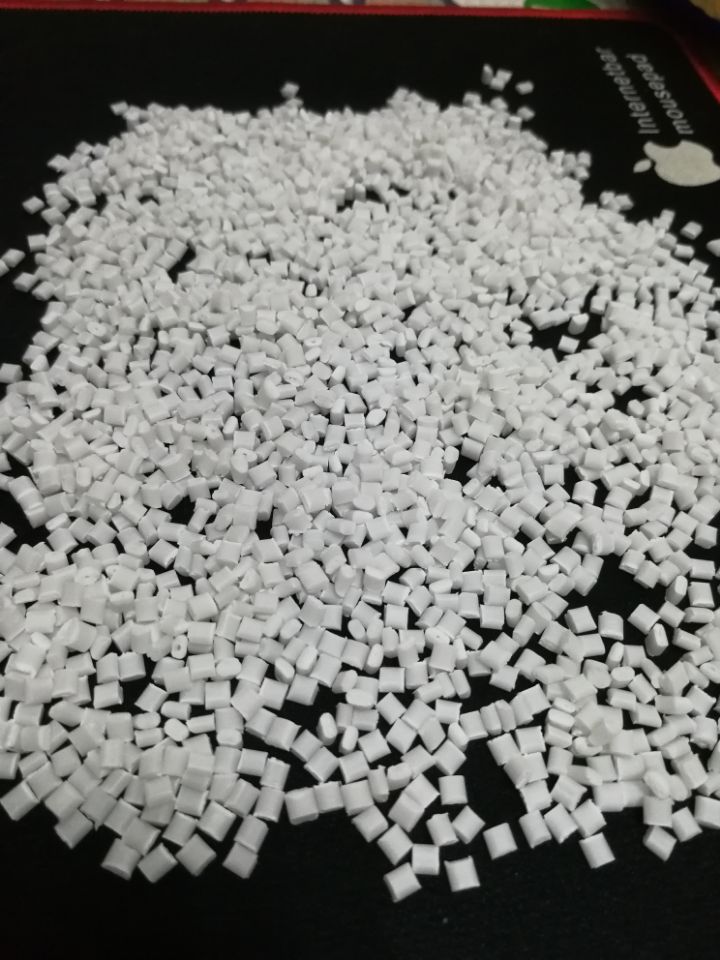

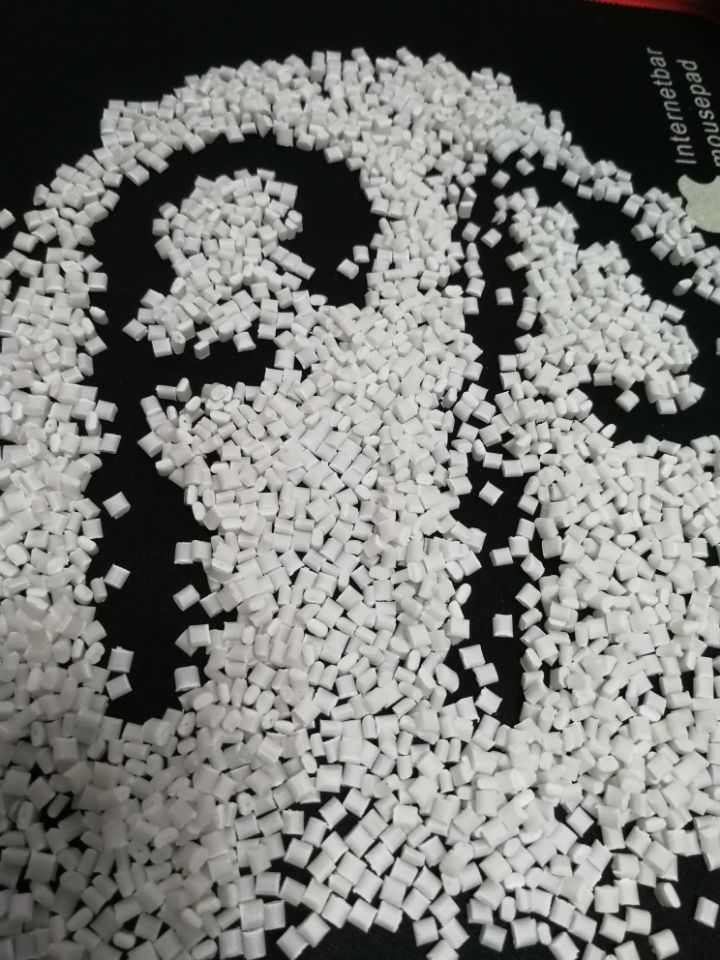

| PP-1104物性表 | ||||
| 材料特點 | 低氣味，低散發(fā)，耐刮檫，耐頂白，抗析出，抗發(fā)粘 流動性好 良好的剛韌平衡 低線性膨脹系數(shù) | |||
| 材料的優(yōu)勢 | 成型制件綜合性能優(yōu)異，改善產(chǎn)品質(zhì)量，裝配間隙段差小，成型周期短 | |||
| 價值體現(xiàn) | 綠色環(huán)保，符合國家對車內(nèi)空氣質(zhì)量的環(huán)保要求，良外觀，易加工，降低綜合成本，滿足客戶多樣化及個性化需求 | |||
| 測試項目 | 檢測標準 | 測試條件 | 測試數(shù)據(jù) | 單位 |
| 密度 | ISO 1183 | 23℃ | 1.05 | g/cm? |
| 熔體流動速率 | ISO 1133 | 230/2.16kg | 16 | g/10mim |
| 灰分 | ISO 1172 | 750℃ | 20 | % |
| 收縮率 | Orinko Method | 23℃ | 1.0-1.2 | % |
| 拉伸強度 | ISO 527 | 50mm/min,23℃ | 25 | Mpa |
| 斷裂伸長率 | ISO 527 | 50mm/min,23℃ | 30 | % |
| 彎曲強度 | ISO 178 | 2mm/min,23℃ | 35 | MPa |
| 彎曲衡量 | ISO 178 | 2mm/min,23℃ | 2200 | Mpa |
| 懸臂梁缺口沖擊強度 | ISO 180 | 23℃ | 4.5 | kJ/m? |
| -30℃ | / | kJ/m? | ||
| 燃燒特性 | ISO 3795 | 3mm | 36 | mm/min |
| 典型應用 | 高剛性，低氣味，低VOC,耐刮擦 用于立柱 |
