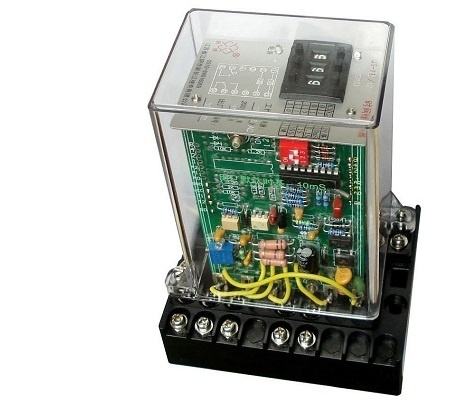

JY-7D系列集成電路不帶輔助電源直流電壓繼電器
JY-7DA/1集成電路不帶輔助電源直流電壓繼電器 JY-7DB/1集成電路不帶輔助電源直流電壓繼電器
JY-7DA/2集成電路不帶輔助電源直流電壓繼電器 JY-7DB/2集成電路不帶輔助電源直流電壓繼電器
JY-7DA/3集成電路不帶輔助電源直流電壓繼電器 JY-7DB/3集成電路不帶輔助電源直流電壓繼電器
JY-7DA/5集成電路不帶輔助電源直流電壓繼電器 JY-7DB/5集成電路不帶輔助電源直流電壓繼電器
1概述
JY-7D系列集成電路直流電壓繼電器用于直流繼電保護裝置中，監視直流電壓，作為過電壓保護或欠電壓閉鎖啟動元件。
2特點
2.1整定方便，采用三位撥盤開關整定電壓值，直觀方便，無需校驗。整定范圍：60V-300V。
2.2精度高，誤差小于2%，級差小，為IV。
2.3可靠性高，無抖動，無拒動，動作快，返回系數高。
2.4被測電壓無需輔助電源，接線無需考慮極性。
3原理說明
被測電壓經過電阻降壓取樣得到與被測電壓成比例的取樣電壓Ui，Ui經撥盤整定，再進行整流濾波，得到Uo，在邏輯判斷回路中，Uo與門坎電壓Uz比較。對欠電壓繼電器，若Uo<Uz，則出口繼電器動作，常開觸點打開，常閉觸點閉合，動作指示燈亮i若Uo>Uz，出口繼電器動作，常開觸點閉合，常閉觸點打開，動作指示燈滅。對于過電壓繼電
器若Uo<Uz，則出口繼電器不動作，常開觸點打開，常閉觸點閉合，動作指示燈滅；若Uo>Uz，則出口繼電器動作，常開觸點閉合，常閉觸點打開，動作指示燈亮。
4繼電器型號命名
5主要技術參數
5.1電壓整定范圍60V-300V。
5.2功耗小于3W（出口繼電器動作后）。
5.3直流輔助電源允許變化范圍額定值?2096。
5.4動作時間
欠電壓繼電器：0.5倍整定值的動作時間不大于20mS。
過電壓繼電器：1.2倍整定值的動作時間不大于20mS。
2倍整定值的動作時間不大于20mS。
5.5返回系數
欠電壓繼電器返回系數1. 04~1. 08，過電壓繼電器的返回系數0.96~0. 92。
5.6整定誤差
額定值在60V至最大范圍內，整定誤差不小于2%；在極限溫度下，IOV以上任一整定值的誤差不大于3%
5.7觸點容量
繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5?0.75mS的直流有感負荷電路為50w，繼電器觸點可長期接通5A。
5.8電壽命 不低于100000次。
5.9機械壽命 不低于1000000次。
5. 10介質強度
繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間能承受2000V（有效值），50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或飛弧現象。
5. 11絕緣電阻
繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500v的兆歐表測量其絕緣電阻不小于300MΩ。
5. 12工作環境條件 溫度- 10℃- 50℃，相對濕度不大于90%，海拔高度不大于2000M。
5. 13抗干擾性能 繼電器的抗干擾符合DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。
6整定方法和使用
本繼電器采用數字撥盤整定，三位數字從左到右分別為百位、十位、個位，三位數字即為整定的電壓。例如三位數字是220，即為220V。
7繼電器外形尺寸和開孔尺寸見附錄圖
JY-7DA/1、B/1 HK-1外殼 見附錄1．圖l
JY-7DA/2、B/2 JK-1外殼 見附錄1．圖2
JY-7DA/3、B/3 CJ-1外殼 見附錄1-圖3
JY-7DA/5、B/5 凸出端子插拔板前接線式外殼 見附錄1．圖5
8內部接線 如下圖所示（俯視圖）
（圖中是整定電壓為零時的狀態） 說明：U為整定電壓
9訂貨須知
訂貨時須注明電壓繼電器型號規格、額定電壓等參數
| 型號 | 電壓整定范圍 | 觸點數量 | 備注 | |
| 動合 | 動斷 | |||
| JY-7DA/1DK | 60V-300V | 1 | 1 | 欠電壓繼電器 |
| JY-7DA/3DK | 60V-300V | 1 | 1 | |
| JY-7DA/2DK | 60V-300V | 1 | 1 | |
| JY-7DB/1DK | 60V-300V | 1 | 1 | 過電壓繼電器 |
| JY-7DB/3DK | 60V-300V | 1 | 1 | |
| JY-7DB/2DK | 60V-300V | 1 |
1 |
|
