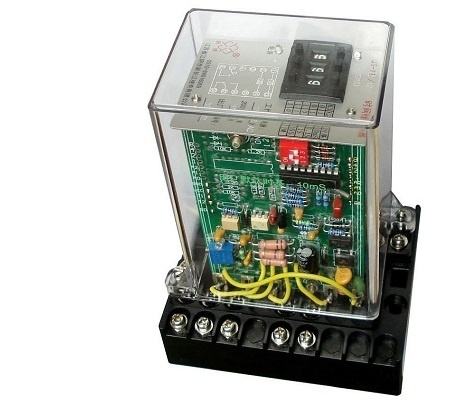

JY-7系列集成電路電壓繼電器
1概述
JY-7系列集成電路電壓繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中，作為過電壓保護或低電壓閉鎖啟動元件.當提供輔助電源后，可完全代替DJ-100系列、DY-20系列、DY-30系列電磁型電壓繼電器。
具體特點如下:
1、整定方便，采用三位撥盤開關整定電壓值，直觀方便，無須校驗。整定范圍：10V-399V。其它整定范圍可按用戶要求定做。
2、輔助電源采用開關電源工作方式，交直流通用，范圍大，交流1IOV-260V，直流150V-300V。
3、精度高，級差小于1V，誤差小。
4、可靠性高，無抖動，無拒動，動作快，返回系數高。
2原理說明
被測電壓經過電阻分壓取樣，得到與被測電壓成比例的取樣電壓Ui，Ui經撥盤整定，再進行整流濾波，得到直流Uo，邏輯回路將Uo與門坎電壓Uz進行比較，接通輔助電源，繼電器處于正常工作狀態后，對欠電壓繼電器，若Uo<Uz，則出口繼電器不動作，常開觸點打開，常閉觸點閉合，動作指示燈亮。若Uo>Uz，則出口繼電器動作，常開觸點閉合，常閉觸點打開，動作指示燈滅。對過電壓繼電器若Uo<Uz，則出口繼電器不動作，常開觸點打開，常閉觸點閉合，動作指示燈滅；若Uo>Uz，則出口繼電器動作，常開觸點閉合，常閉觸點打開，動作指示燈亮。
（注：本繼電器還設有專門電路，保證出口繼電器在輔助電源上電瞬間和不穩定時封出口繼電器，使之不動作。）
3繼電器型號命名
4主要技術參數
4.1電壓整定范圍 10V-399V，其它整定范圍可按用戶要求定做。
4.2輔助電源AClIOV-260V、DC150V-300V、DCIlOV、AC48V、DC48V。
4.3功耗 交流回路功耗小于2VA（最大整定電壓值時）：直流回路功耗小于3W（出口繼電器動作后）。
4.4直流輔助電源允許變化范圍0. 8-1. 15倍額定電壓。
4.5動作時間 欠電壓繼電器：0.5倍整定值的動作時間不大于20mS。
過電壓繼電器：1.2倍整定值的動作時間不大于25mS。
2倍整定值的動作時間不大于20mS。
4.6返回時間 欠電壓繼電器返回時間不大于27mS；過電壓繼電器返回時間不大于27mS
4.7返回系數 欠電壓繼電器返回系數l_ 04-1. 08，過電壓繼電器的返回系數0.92-0. 96。
4.8整定誤差 額定值在10V至最大值范圍內，整定誤差不大于2%；在極限溫度下，10V以上任一整定值的誤差不大于3%；在輔助電源極限變化范圍內，10V以上任一整定值的誤差不大于3%。
4.9觸點容量
繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5?0.75mS的直流有感負荷電路為50w，電壓不大于250V的交流電路（功率因數cosφ為0.4?0.1）為250VA。繼電器觸點可長期接通5A。
4. 10電壽命 不低于100000次。
4．兒機械壽命 不低于1000000次。
4. 12介質強度
繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間能承受2000V（有效值），50Hz的交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。
4. 13絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500v的兆歐表測量其絕緣電阻不小于300M*。
4. 14工作環境條件 溫度-IO℃- 50℃，相對濕度不大于90%，海拔高度不大于2000M。
4. 15抗干擾性能 繼電器的抗干擾符合DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。
5整定方法和使用
本繼電器采用數字撥盤整定，三位數字從左到右分別為百位、十位、個位，三位數字即為整定的電壓。例如：
三位數字是220，即為220V。由于本系列繼電器采用開關電源，所以輔助電源無須考慮極性，只要電壓符合即可，被測電壓無須考慮串、并接法，只要按接線圖接入即可。
6繼電器外形尺寸和開孔尺寸見附錄圖
JY-7A/1、B/l HK-1外殼 見附錄1.圖1
JY-7A/2、B/2 JK-1外殼 見附錄1.圖2
JY-7A/3、B/3 CJ-1外殼 見附錄1.圖3
JY-7口/4/5口 時間繼電器小型外殼 見附錄1.圖4
JY-7A/5、B/5 凸出端子插拔式板前接線式外殼 見附錄1.圖5
7 內部接線 如下圖所示JY-7系列集成電路電壓繼電器端子及內部接線圖（俯視圖）
（圖中是整定電壓為零和輔助電源正常時的狀態） 說明：U2為整定電壓 U1為輔助電源
8訂貨須知
訂貨時須注明繼電器型號規格、額定電壓等參數、板前或板后接線方式以及輸出接點數。
9備注
電壓繼電器輸出接點最多可輸出二組轉換，用戶在訂貨時注明需要一開一閉或二常開二常閉或二轉換，用戶不說明一般提供一開一閉。其它接點排列可按用戶要求定做
