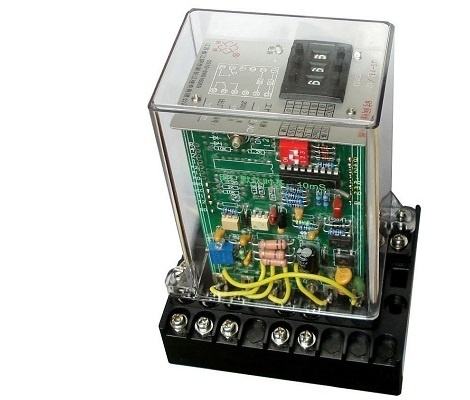

1 概述
JS-1IA/口E系列集成電路時間繼電器采用石英晶體振蕩器和大規模CMOS集成專用電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，是老式時間繼電器更換的理想產品，該系列繼電器的外形、內部接線、工作方式與DS電磁型時間繼電器完全相同，且整定范圍更大，級差更小，直觀方便，從0. 02S到999H范圍內都可以任意整定，均能保證精度，無須校驗。主要用于各種保護和自動線路中，使被控制元件的動作得到可調的延時
2 工作原理
JS-IIA/口E系列集成電路時間繼電器采用大規模CMOS專用集成電路。上電瞬間，晶振起振，CPU復位，從零開始正向計數，同時讀取撥盤設定值的時基常數；當計數值與設定值相同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動：當電源消失，出口繼電器則返回，工作原理如下圖所示
3 繼電器型號命名
4 主要技術參數
4.1延時范圍和級差 延時范圍：0. 02S-999M或.02S-999H。級差：可調詳見時基設定表。
4.2延時整定誤差繼電器20℃?5℃時，施加額定電壓下，繼電器延時整定誤差（包含一致性）：整定值≤100S時，誤差< 0.1S；整定值>100S時，誤差<?O.1％。
4.3返回時間用切斷電路的方法，使繼電器斷電，繼電器觸點返回至起始位置的時間不大于20mS。
4.4電源電壓允許變動范圍電源電壓允許變動范圍為額定電壓的0. 8-1.1倍。
4.5觸點容量
繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5?0.75mS的直流有感負荷電路為80W:電壓不大于250V的交流電路（功率因數cosΦ為0.4?0.1）為300VA。繼電器可長期接通IOA。其中帶B標記的常開觸點能斷開250VDC．T=5mS，IOOOW負荷，1000次以上。
4.6環境溫度-IO℃- 50℃
4.7介質強度繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值），50Hz的交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。
4.8絕緣電阻繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，用開路電壓500v的兆歐表測量其絕緣電阻不小于300MΩ。
4.9電壽命 繼電器觸點接于規定容量的電路負荷中，能可靠動作及返回，電壽命為105次。
4. 10機械壽命 繼電器不接負荷能可靠動作及返回，其機械壽命為1000000次
4. 11功率消耗 在額定電壓下，繼電器功率消耗不大于5W。
4. 12抗干擾性能 繼電器的抗干擾符合DIA78-92《靜態繼電保護及安全自動裝置通用技術條件》。
5 整定方法及使用
5.1時基設定：因選用不同的集成塊，由兩種時基設定，見下表。
5.2時間整定：撥盤上的數字，該三位數字乘時基，即為整定時間，如撥盤上三位數字的時間為378，時基為lOmS則整定的延時時間為3780mS (3. 78S)，用戶可根據需要自行設定，只須拔出繼電器芯子重新設定即可
7 訂貨須知
訂貨時須注明繼電器型號規格、工作電壓等級及結構形式代號、板前或板后接線方式、數量及其它要求
