S7-300的模塊機架（起物理支撐作用，無背板總線）
電源（PS） 可以將市電電壓（交流120/230V）轉換為24V直流工作電壓，
S7-300 CPU和24V直流負載電路（信號模塊、傳感器、執行器等）提供電源 CPU 附件：前連接器（用于帶有集成I/O的CPU） 執行用戶程序；
為S7-300背板總線提供5V電源； 在MPI網絡中，通過MPI（多點接口）與其他MPI網絡節點進行通訊； 專用CPU的其他特性：
● PROFIBUS子網中的DP主站
● PROFIBUS子網中的DP從站
● 技術功能
● 點對點通訊 CPU還有其他的不同性能：
不同的模式選擇開關：
● 312IFM至318-2DP有鑰匙選擇開關
● 312C至314C-2PiP/DP有滑動開關 另一個區別在于存儲卡
信號模塊（SM） （數字輸入模塊、數字輸出模塊、數字I/O模塊、模擬輸入模塊、模擬輸出模塊、模擬I/O模塊）
附件：前連接器 使不同的過程信號電平和S7-300的內部信號電平相匹配 功能模塊（FM）
附件：前連接器 用于時間要求苛刻，存儲器容量要求較大的過程信號處理任務，例如定位或閉環控制功能 通訊處理器（CP）
附件：連接電纜 擴展中央處理單元的通訊任務，例如CP342-5DP與PROFIBUS-DP的連接 SIMATIC TOP連接

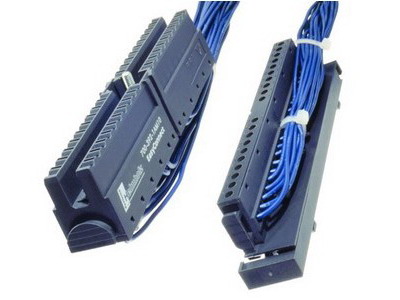

附件：帶有帶狀電纜端子的前連接器模塊 用于數字量模塊的連接（預連接的端子塊） 接口模塊（IM）
附件：連接電纜 連接S7-300的各個機架 帶總線連接器的PROFIBUS總線電纜 連接MPI或PROFIBUS 子網上各個節點
編程器電纜 連接CPU和編程器（PG/PC）
RS485中繼器
用于放大在MPI或PROFIBUS 子網的信號和用于連接MPI或PROFIBUS 網段（Segments） 帶STEP 7軟件包的編程器（PG）或個人計算機（PC） 用于S7-300組態、編程和調試
2.2.1
基本原理 一臺S7-300 PLC 由一個主機架和（如果需要的話）一個或多個擴展機架組成。如果主機架的模塊數量不能滿足應用要求，可以使用擴展機架，安裝有CPU的模塊機架用作主機架。安裝有模塊的模塊機架可以用作擴展機架，與系統的主機架相連。
在使用擴展機架時，除了另需模塊機架和接口模塊（IM）以外，可能還需要另加電源模塊。
S7-300的模塊機架是一種導軌。
可以使用該導軌，安裝S7-300 系統的所有摸塊s7-300 既可以水平安裝，也可以垂直安裝。
要注意其允許的環境溫度為：
垂直安裝：O～40℃
水平安裝：O～60℃
CPU 和電源必須安裝在左側（水平安裝）或底部（垂直安裝）。
應配合模塊的安裝寬度選擇不同長度導軌，不同模塊的寬度參見訂貨樣本，模擬I/O 模塊和數字I/O 模塊的寬度一般為40mm。
必須保持如圖2-3 所示的間隙，以提供模塊安裝空間，確保模塊散熱良好。
對于安裝在多個模塊機架上的S7-300 系統，如圖2-3 所示，規定了模塊機架以及相鄰組件、電纜導軌和機柜柜壁等之間的間隙。
圖2-3 安裝間隙
2.2.2 單機架或多機架上安排模塊 是使用一個機架還是使用多個機架，取決于具體應用情況。
1．使用單機架安裝
● 結構緊湊、需要節約空間的模塊應用
● 集中式的模塊應用 ● 所需處理的信號量少
● CPU 312、CPU 312 IFM、CPU 312C 和CPU 313 只能用于單機架模塊配置
2．使用單機架模塊安裝
● 在CPU 右邊可以安裝不超過八個模塊（SM、FM、CP )
● 一個單機架上的全部模塊的背板總線上電流不超過以下數值：
-1.2A（除安裝有CPU 312、CPU 312C 和CPU 312 IFM 以外）
-0.8A （安裝有CPU 312、CPU 312C 和CPU 312 IFM )
電源模板
6ES7307-1BA00-0AA0 電源模塊(2A)
6ES7307-1EA00-0AA0 電源模塊(5A)
6ES7307-1KA01-0AA0 電源模塊(10A)
S7-300 CPU可編程控制器
6ES7 312-1AE13-0AB0 西門子CPU312，32K內存，
升級為6ES7312-1AE14-0AB0
6ES7 312-5BE03-0AB0 西門子CPU312C，32K內存 10DI/6DO
升級為6ES7312-5BF04-0AB0
6ES7 313-5BF03-0AB0 西門子CPU313C，64K內存 24DI/16DO / 4AI/2AO
升級為6ES7313-5BG04-0AB0
6ES7 313-6BF03-0AB0 西門子CPU313C-2PTP，64K內存 16DI/16DO
升級為6ES7313-6BG04-0AB0
6ES7 313-6CF03-0AB0 西門子CPU313C-2DP，64K內存 16DI/16DO
升級為6ES7313-6CG04-0AB0
6ES7 314-1AG13-0AB0 西門子CPU314,96K內存，
升級為6ES7314-1AG14-0AB0
6ES7 314-6BG03-0AB0 西門子CPU314C-2PTP 96K內存 24DI/16DO / 4AI/2AO
升級為6ES7314-6BH04-0AB0
6ES7 314-6CG03-0AB0 西門子CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO
升級為6ES7314-6CH04-0AB0
6ES7 315-2AG10-0AB0 西門子CPU315-2DP, 128K內存
升級為6ES7315-2AH14-0AB0
6ES7 315-2EH13-0AB0 西門子CPU315-2 PN/DP, 256K內存
升級為6ES7315-2EH14-0AB0
6ES7 317-2AJ10-0AB0 西門子CPU317-2DP,512K內存
升級為6ES7317-2AK14-0AB0
6ES7 317-2EK13-0AB0 西門子CPU317-2 PN/DP,1MB內存
升級為6ES7317-2EK14-0AB0
6ES7 318-3EL00-0AB0 西門子CPU319-3 PN/DP,1.4M內存
升級為6ES7318-3EL01-0AB0
儲存卡
6ES7953-8LF20-0AA0 SIMATIC Micro內存卡 64kByte(MMC)
6ES7953-8LG11-0AA0 SIMATIC Micro內存卡128KByte(MMC)
6ES7953-8LJ20-0AA0 SIMATIC Micro內存卡512KByte(MMC)
6ES7953-8LL20-0AA0 SIMATIC Micro內存卡2MByte(MMC)
6ES7953-8LM20-0AA0 SIMATIC Micro內存卡4MByte(MMC)
6ES7953-8LP20-0AA0 SIMATIC Micro內存卡8MByte(MMC)
開關量模板
6ES7321-1BH02-0AA0 開入模塊（16點，24VDC）
6ES7321-1BH10-0AA0 開入模塊（16點，24VDC）
6ES7321-1BH50-0AA0 開入模塊（16點，24VDC，源輸入）
6ES7321-1BL00-0AA0 開入模塊（32點，24VDC）
6ES7321-7BH01-0AB0 開入模塊（16點，24VDC，診斷能力）
6ES7321-1EL00-0AA0 開入模塊（32點，120VAC）
6ES7321-1FF01-0AA0 開入模塊（8點，120/230VAC）
6ES7321-1FF10-0AA0 開入模塊（8點，120/230VAC）與公共電位單獨連接
6ES7321-1FH00-0AA0 開入模塊（16點，120/230VAC）
6ES7321-1CH00-0AA0 開入模塊（16點，24/48VDC）
6ES7321-1CH20-0AA0 開入模塊（16點，48/125VDC）
6ES7322-1BH01-0AA0 開出模塊（16點，24VDC）
6ES7322-1BH10-0AA0 開出模塊（16點，24VDC）高速
6ES7322-1CF00-0AA0 開出模塊（8點，48-125VDC）
6ES7322-8BF00-0AB0 開出模塊（8點，24VDC）診斷能力
6ES7322-5GH00-0AB0 開出模塊（16點，24VDC，獨立接點，故障保護）
6ES7322-1BL00-0AA0 開出模塊（32點，24VDC）
6ES7322-1FL00-0AA0 開出模塊（32點，120VAC/230VAC）
6ES7322-1BF01-0AA0 開出模塊（8點，24VDC，2A）
6ES7322-1FF01-0AA0 開出模塊（8點，120V/230VAC）
6ES7322-5FF00-0AB0 開出模塊（8點，120V/230VAC，獨立接點）
6ES7322-1HF01-0AA0 開出模塊（8點,繼電器,2A）
6ES7322-1HF10-0AA0 開出模塊（8點,繼電器,5A，獨立接點）
6ES7322-1HH01-0AA0 開出模塊(16點,繼電器)
6ES7322-5HF00-0AB0 開出模塊（8點,繼電器,5A，故障保護）
6ES7322-1FH00-0AA0 開出模塊（16點，120V/230VAC）
6ES7323-1BH01-0AA0 8點輸入，24VDC；8點輸出，24VDC模塊
6ES7323-1BL00-0AA0 16點輸入，24VDC；16點輸出，24VDC模塊
模擬量模板
6ES7331-7KF02-0AB0 模擬量輸入模塊(8路，多種信號)
6ES7331-7KB02-0AB0 模擬量輸入模塊(2路，多種信號)
6ES7331-7NF00-0AB0 模擬量輸入模塊(8路，15位精度)
6ES7331-7NF10-0AB0 模擬量輸入模塊(8路，15位精度)4通道模式
6ES7331-7HF01-0AB0 模擬量輸入模塊(8路，14位精度，快速)
6ES7331-1KF01-0AB0 模擬量輸入模塊(8路, 13位精度)
6ES7331-7PF01-0AB0 8路模擬量輸入,16位,熱電阻
6ES7331-7PF11-0AB0 8路模擬量輸入,16位,熱電偶
6ES7332-5HD01-0AB0 模擬輸出模塊(4路)
6ES7332-5HB01-0AB0 模擬輸出模塊(2路)
6ES7332-5HF00-0AB0 模擬輸出模塊(8路)
6ES7332-7ND02-0AB0 模擬量輸出模塊(4路，15位精度)
6ES7334-0KE00-0AB0 模擬量輸入(4路RTD)/模擬量輸出（2路）
6ES7334-0CE01-0AA0 模擬量輸入(4路)/模擬量輸出（2路）
附件
6ES7365-0BA01-0AA0 IM365接口模塊
6ES7360-3AA01-0AA0 IM360接口模塊
6ES7361-3CA01-0AA0 IM361接口模塊
6ES7368-3BB01-0AA0 連接電纜 (1米)
6ES7368-3BC51-0AA0 連接電纜 (2.5米)
6ES7368-3BF01-0AA0 連接電纜 (5米)
6ES7368-3CB01-0AA0 連接電纜 (10米)
6ES7390-1AE80-0AA0 導軌(480mm)
6ES7390-1AF30-0AA0 導軌(530mm)
6ES7390-1AJ30-0AA0 導軌(830mm)
6ES7390-1BC00-0AA0 導軌(2000mm)
6ES7392-1AJ00-0AA0 20針前連接器
6ES7392-1AM00-0AA0 40針前連接器
